处理器系统

CPU

支持Baytrail-I/D/M 系列处理器 (J1900 N2900 J1800 N2806)

CPU封装

BGA

芯片组

支持Baytrail-I/D/M 系列处理器

Bioses

EFI Bioses

内存

技术架构

单通道DDR3L 1066/1333MHz

容量

最大支持8GB内存

插槽

DDR3 SODIMM 204 Socket

双显支持

图形控制器

Intel HD Graphics

DP

DP支持最大分辨率2560*1600

HDMI

HDMI支持最大分辨率 1920x1080

双显支持

HDMI+DP同步或异步显示

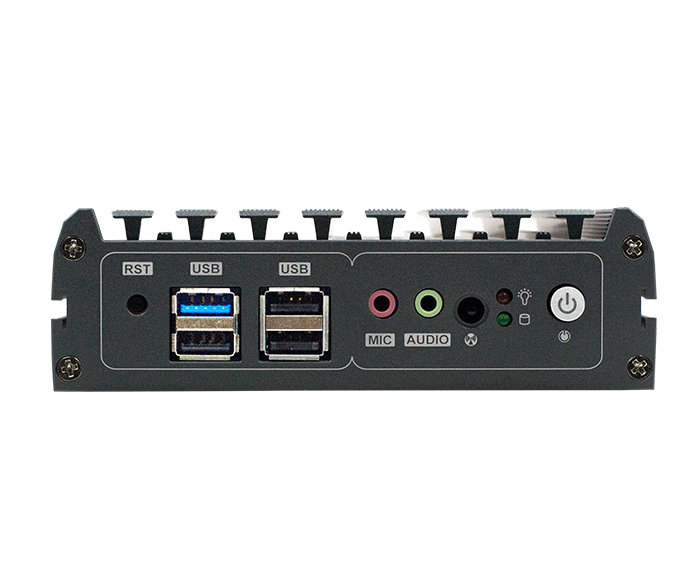

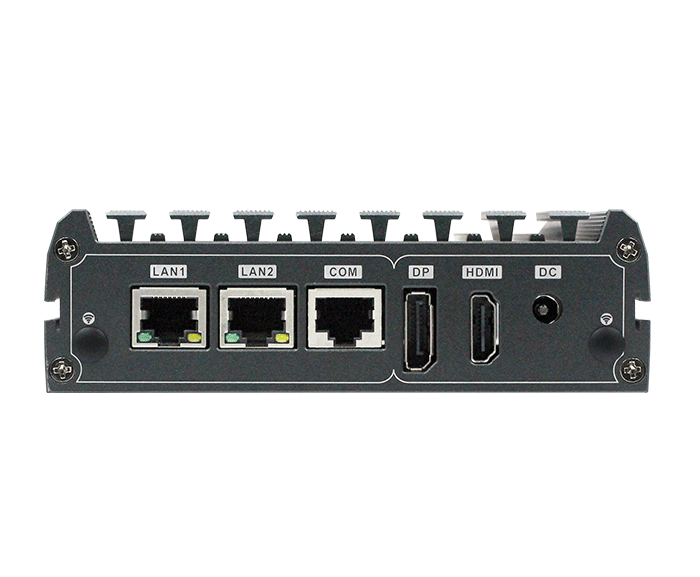

I/O背面

端口

1*DP 1*HDMI 4*USB 2*LAN 1*快速开机按钮，带指示灯1*重启按钮 1*Line_out 1*MIC 1*电源指示灯 1*硬盘指示灯

网络

控制器

2*Intel I211AT高性能千兆网卡，RJ45接口

输入输出接口

USB

3*USB2.0 1*USB3.0最大支持+5V/1A

串口

1*RJ45 接口 RS-232

红外

1*IR红外接收端口

音频

1*LINE OUT 1*MIC

扩展总线

Mini-PCle

1个Mini-PCIe插槽,仅支持 PCIE信号设备

存储

SATA

1个标准SATAII接口, 最大传输速率3Gb/s

M-SATA

1个Mini-PCIe M-SATA Scoket,支持SANDISK协议，最大传输速率 3gb/s

EMMC

支持32/64/128G(可选择）

电源类型

电源类型

单输入直流通电源，DC12-19V，+/-5%

电源功耗

20W

工作环境

工作温度

-20℃ ~ +60℃

存储温度

-40℃ ~ +85℃

工作湿度

0% ~ 90%相对湿度, 无凝露

存储湿度

0% ~ 90%相对湿度, 无凝露

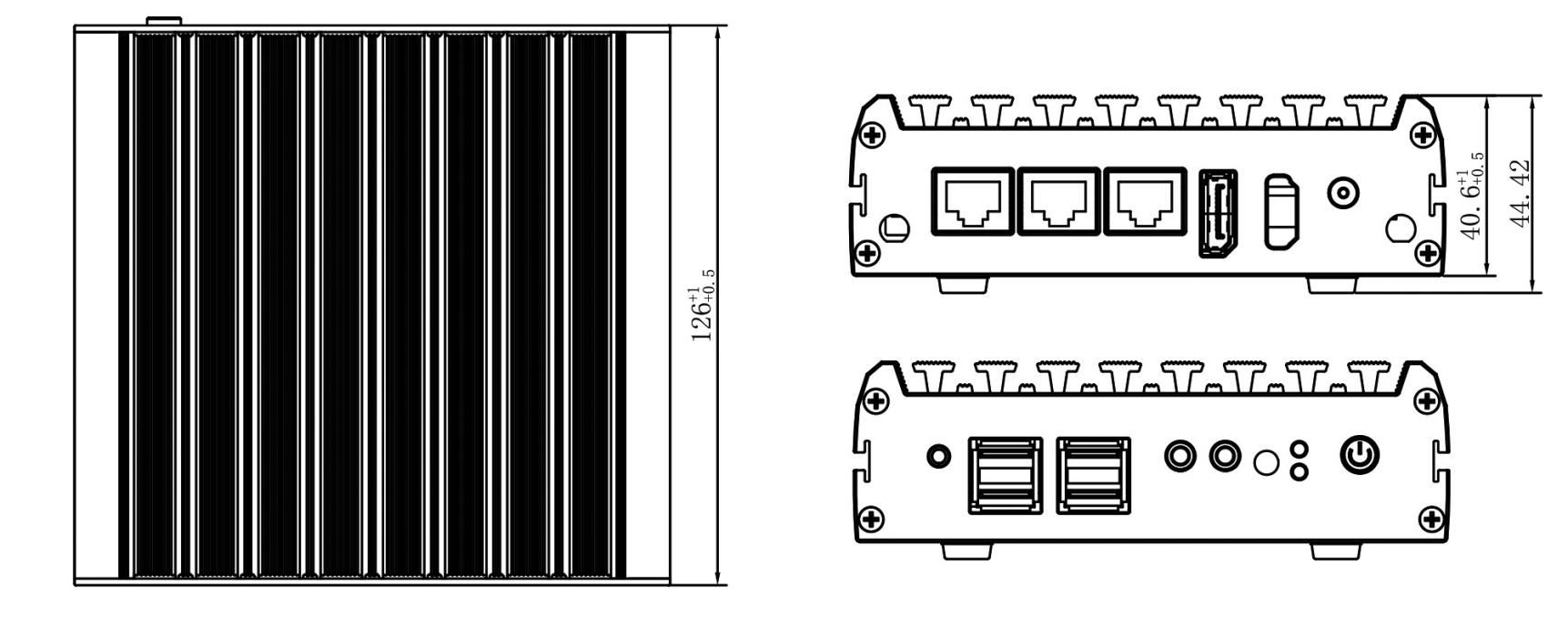

 外观尺寸

尺寸

134*126*40.6 mm

重量

0.5KG

认证

CE,ROHS,FCC

型号

描述

CPU可选

N-BOX-J1-J1900

集成赛扬Baytrail-D/I/M J1900

四核2.0Ghz up to2.4Ghz

DDR3 SODIMM 204 Socket内存插槽最大支持8G

集成32G/64/128G EMMC芯片(容量可选

J1900,N2900(四核）

N-BOX-J1-N2806

集成赛扬Baytrail-D/I/M N2806 双核1.6Ghz up to2.0Ghz，DDR3 SODIMM 204 Socket内存插槽最大支持8G

集成32G/64/128G EMMC芯片(容量可选）

J1800,N2806（双核）

 1*整机

 1*驱动光盘

 1*挂架
